容器云搭建

本章我们将开始真正的环境搭建。

提前声明，在整个项目中，我们使用四台服务器。

Node1 : 172.31.35.175
Node2 : 172.31.23.17
Node3 : 172.31.40.200
Node4 : 172.31.37.173

zookeeper 集群

前面章节我们搭建的zookeeper是单点的，这里我们需要搭建一个zookeeper集群，这里我们先搭建一个拥有三个节点的zookeeper集群。

首先在Node1上：

docker run -d -e MYID=1 -e SERVERS=172.31.35.175,172.31.23.17,172.31.40.200 --name=zookeeper --net=host --restart=always mesoscloud/zookeeper:3.4.6-ubuntu-14.04

其中的参数，MYID为zookeeper集群中的唯一值，用来确定当前节点在集群中的ID。SERVERS为指定当前集群每个zookeeper节点所在服务器的IP。

然后在Node2上：

docker run -d -e MYID=2 -e SERVERS=172.31.35.175,172.31.23.17,172.31.40.200 --name=zookeeper --net=host --restart=always mesoscloud/zookeeper:3.4.6-ubuntu-14.04

Node3:

docker run -d -e MYID=3 -e SERVERS=172.31.35.175,172.31.23.17,172.31.40.200 --name=zookeeper --net=host --restart=always mesoscloud/zookeeper:3.4.6-ubuntu-14.04

启动完毕后，我们进入各个机器的容器查看zookeeper启动情况。

root@ip-172-31-23-17:/opt/zookeeper/bin# ./zkServer.sh status
JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: leader

root@ip-172-31-35-175:/opt/zookeeper/bin# ./zkServer.sh status
JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: follower

root@ip-172-31-40-200:/opt/zookeeper/bin# ./zkServer.sh status
JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: follower

可以看到，172.31.23.17为leader，其他的为follower，这样zookeeper集群就搭建完毕了。

Mesos 集群搭建

前面章节我们搭建的mesos集群都是单master节点，生产环境下一定是需要HA的。因此我们这里搭建一个三个master节点的mesos集群。

docker run -d -e MESOS_HOSTNAME=172.31.35.175 -e MESOS_IP=172.31.35.175 -e MESOS_QUORUM=2 -e MESOS_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos --name mesos-master --net host --restart always mesoscloud/mesos-master:0.23.0-ubuntu-14.04

这是在机器Node1上执行的命令。其中的参数没什么变化，只是zk那里加了三个zookeeper节点。同样的在Node2，和Node3上执行类似的命令。

docker run -d -e MESOS_HOSTNAME=172.31.23.17 -e MESOS_IP=172.31.23.17 -e MESOS_QUORUM=2 -e MESOS_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos --name mesos-master --net host --restart always mesoscloud/mesos-master:0.23.0-ubuntu-14.04

docker run -d -e MESOS_HOSTNAME=172.31.40.200 -e MESOS_IP=172.31.40.200 -e MESOS_QUORUM=2 -e MESOS_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos --name mesos-master --net host --restart always mesoscloud/mesos-master:0.23.0-ubuntu-14.04

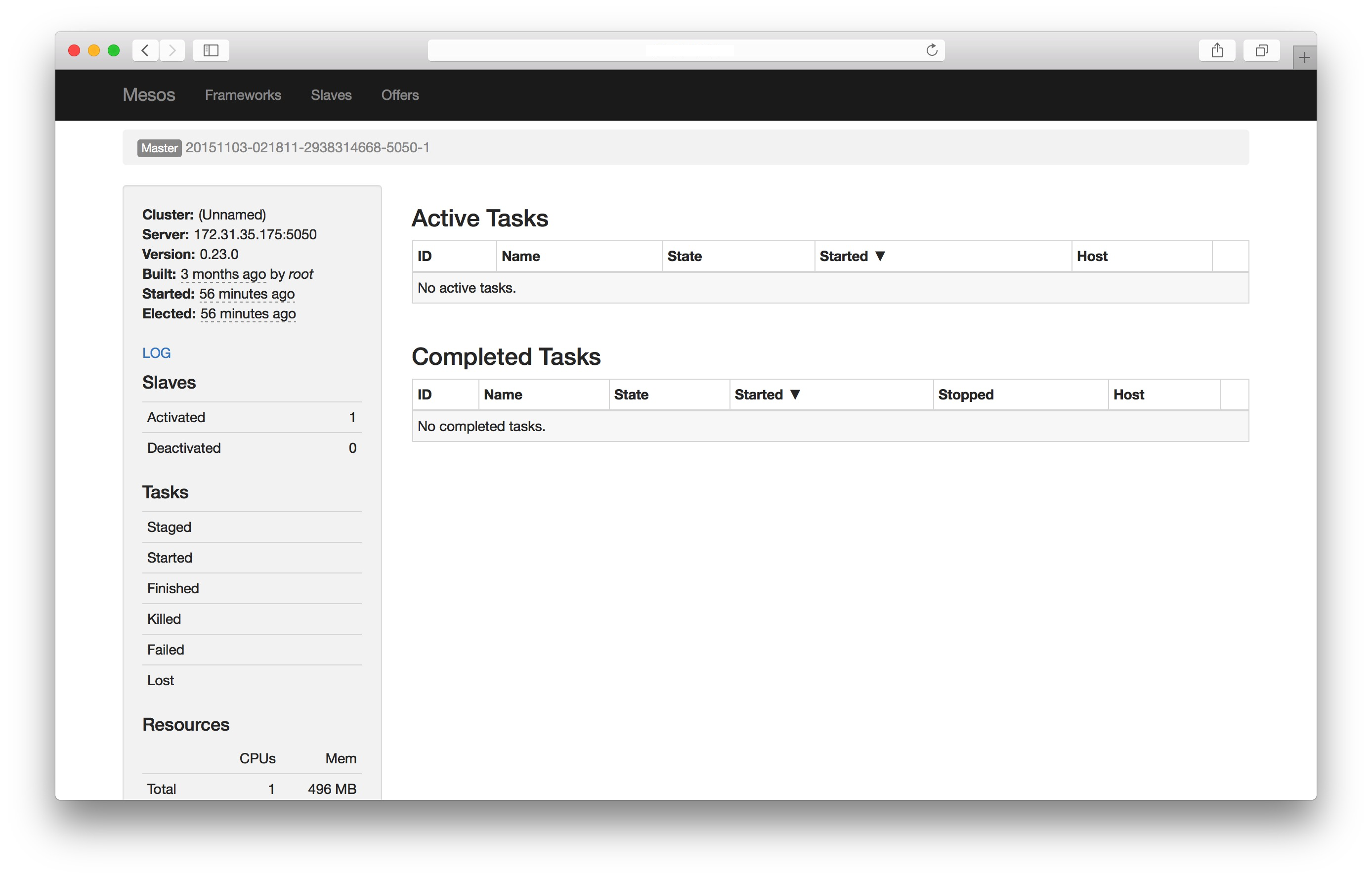

这样我们尝试访问其中一个Node的页面。

可以看到当前访问的节点并不是master节点，说明在这三个节点的选举中，他没有被选举上。mesos会自动帮你跳转到当前master节点所在的服务器。

这样一个具有三个master节点的mesos集群就配置好了，如果其中一个master宕机，另外两个master就会选举出来一个新的master，保证当前集群不会因为没有master而宕掉。

我们在zookeeper的mesos znode上也可以看到选举的结果信息。

[zk: 127.0.0.1:2181(CONNECTED) 5] get /mesos/info_0000000003
!20151103-021835-3358072748-5050-1????
'"[email protected]:5050*
cZxid = 0x100000016
ctime = Tue Nov 03 02:18:22 UTC 2015
mZxid = 0x100000016
mtime = Tue Nov 03 02:18:22 UTC 2015
pZxid = 0x100000016
cversion = 0
dataVersion = 0
aclVersion = 0
ephemeralOwner = 0x350cb21c20f0004
dataLength = 94
numChildren = 0

我们向其中加入一个slave实验一下。

docker run -d -e MESOS_HOSTNAME=172.31.35.175 -e MESOS_IP=172.31.35.175 -e MESOS_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -v /sys/fs/cgroup:/sys/fs/cgroup -v /var/run/docker.sock:/var/run/docker.sock --name mesos-slave --net host --privileged --restart always mesoscloud/mesos-slave:0.23.0-ubuntu-14.04

可以看到，salve已经注册成功，这样我们就搭建了一个具有三个master节点的mesos集群。

Marathon 搭建

有了Mesos集群，搭建Marathon 就变得非常的简单。Marathon默认支持高可用模式。只要多个运行的Marathon 实例使用同一个zookeeper集群即可，zookeeper来保证Marathon的leader失效时的选举等问题。

docker run -d -e MARATHON_HOSTNAME=172.31.35.175 -e MARATHON_HTTPS_ADDRESS=172.31.35.175 -e MARATHON_HTTP_ADDRESS=172.31.35.175 -e MARATHON_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -e MARATHON_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/marathon -e MARATHON_EVENT_SUBSCRIBER=http_callback --name marathonv0.11.1 --net host --restart always mesosphere/marathon:v0.11.1

首先我们在Node1上起了一个Marathon实例。这里面的参数前面都讲过，主要的改变就是由原来的一个zookeeper节点变成了一个zookeeper集群。MARATHON_EVENT_SUBSCRIBER=http_callback这里多了一个参数。这个参数是开启Marathon的事件订阅模式，我们使用了http_callback，这样我们可以通过注册一个http回调事件，当Marathon启动，关闭，或者扩容某个实例的时候，我们都可以接收到通知，这为我们下一步做服务发现提供了数据源。

为了防止单点问题，我们启动三个Marathon实例，下面我们分别在Node2和Node3上面再启动两个Marathon实例。

docker run -d -e MARATHON_HOSTNAME=172.31.23.17 -e MARATHON_HTTPS_ADDRESS=172.31.23.17 -e MARATHON_HTTP_ADDRESS=172.31.23.17 -e MARATHON_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -e MARATHON_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/marathon -e MARATHON_EVENT_SUBSCRIBER=http_callback --name marathonv0.11.1 --net host --restart always mesosphere/marathon:v0.11.1

docker run -d -e MARATHON_HOSTNAME=172.31.40.200 -e MARATHON_HTTPS_ADDRESS=172.31.40.200 -e MARATHON_HTTP_ADDRESS=172.31.40.200 -e MARATHON_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -e MARATHON_ZK=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/marathon -e MARATHON_EVENT_SUBSCRIBER=http_callback --name marathonv0.11.1 --net host --restart always mesosphere/marathon:v0.11.1

这样我们就启动了含有三个实例的Marathon集群。由于这三个Marathon实例都是共享一个zookeeper集群，因此他们的数据也是同步的。你在其中任何一个节点创建的应用在其他两个Marathon实例上也可以看到。

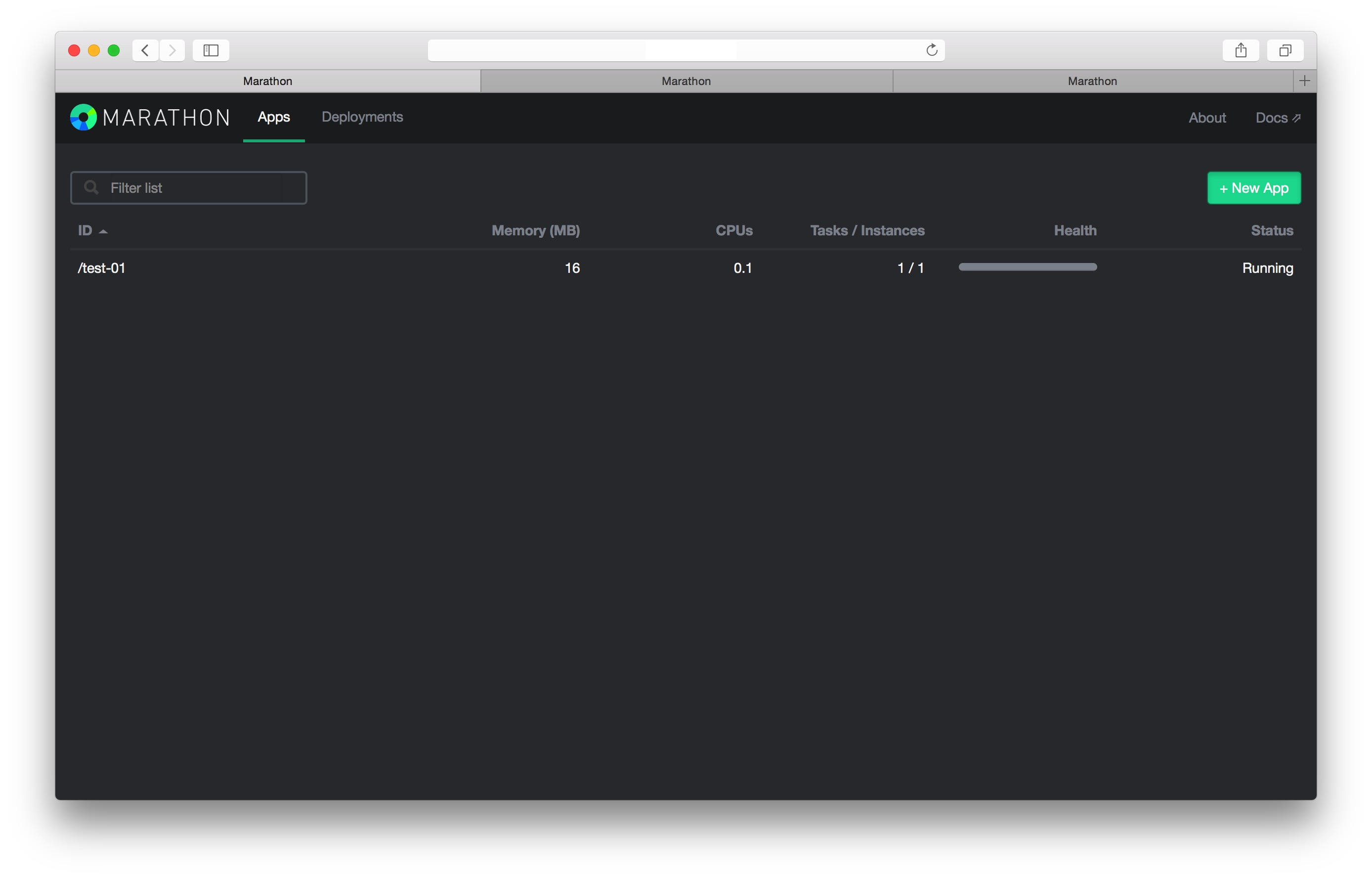

可以看到，三个tab页面分别打开的的三个服务器上的Marathon页面。我们在请求第一台机器的Marathon创建一个简单的服务。在第一个tab上我们已经可以看到了这个被创建的服务，现在我们切换到第三个tab看一下。可以看到，在第三个tab页面上，看到了和第一个tab一样的效果。这就说明了，目前的Marathon集群，他们之间的数据是共享的，在其中任何一个实例上创建服务，其他的实例都可以看到。我们进入zookeeper里面看一下Marathon集群的状态信息。

[zk: 127.0.0.1:2181(CONNECTED) 3] ls /marathon/leader
[member_0000000001, member_0000000002, member_0000000000]

可以看到leader节点下有三个member，对应着我们启动的三个实例。每个member节点里面记录的信息就是当前这个实例额一些具体的状态。

[zk: 127.0.0.1:2181(CONNECTED) 6] get /marathon/leader/member_0000000000
172.31.35.175:8080
cZxid = 0x100000020
ctime = Wed Nov 04 07:11:13 UTC 2015
mZxid = 0x100000020
mtime = Wed Nov 04 07:11:13 UTC 2015
pZxid = 0x100000020
cversion = 0
dataVersion = 0
aclVersion = 0
ephemeralOwner = 0x350cb21c20f0006
dataLength = 18
numChildren = 0

这样我们就搭建起来了一个高可用模式的Marathon集群。

Bamboo 搭建

经过前面的步骤，我们已经有了一个可以运行和管理docker容器的集群环境。我们现在可以通过Marathon启动一个或多个容器，他会被分配到我们集群salve上运行。在运行过程中，Marathon可以保证我们容器运行状态的监控，宕掉重启等活动。但是一般来说，mesos和marathon集群都是搭建在内网或者一个不可以被外部直接访问的网络环境里面，我们需要一个出口，通过这个出口外部可以访问我们容器内提供的服务。而且一般来说，Marathon管理的容器，被分配的salve机器不一定是同一台，在scale和update的时候，会出现IP的变换，这就需要我们有一套服务发现的机制。

Marathon其实提供了服务发现的功能。通过在运行Marathon的机器上跑一个haproxy，Marathon在服务有变动的时候，自动生成haproxy配置文件，然后重启。这种方式对于简单的应用来说应该足够，但是对于需要多租户，自定义ACL规则等功能，这个就显得不太足够。还好Marathon提供了Event_Callback功能，我们可以通过注册事件回调，获取Marathon上运行容器的信息，然后根据某些haproxy模板来自动生成haproxy配置文件，reload后就可以访问。

上面说的这些功能已经被一个名为bamboo的开源项目实现。地址。他不仅提供了上面提到的服务发现等功能，还可以自定义ACL规则，这样就给我们做服务发现提供了很大的空间。bamboo提供了rest api，我们可以很方便的把它集成到我们自己的项目中。

这是bamboo的部署图。在每个slave上部署一个haproxy加bamboo，然后他们之间可以负载均衡，通过zookeeper同步数据。当Marathon运行的容器有变化的时候，会通过http_call_back通知bamboo，然后bamboo就可以感知变化，我们就可以通过api或者bamboo的页面设置这个容器的acl访问规则，这样就完成了外部访问容器提供的服务的功能。下面我们来搭建Haproxy和bamboo。

首先我们在Node3,Node4上分别启动一个mesos_slave。

docker run -d -e MESOS_HOSTNAME=172.31.40.200 -e MESOS_IP=172.31.40.200 -e MESOS_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -v /sys/fs/cgroup:/sys/fs/cgroup -v /var/run/docker.sock:/var/run/docker.sock --name mesos-slave --net host --privileged --restart always mesoscloud/mesos-slave:0.23.0-ubuntu-14.04

docker run -d -e MESOS_HOSTNAME=172.31.37.173 -e MESOS_IP=172.31.37.173 -e MESOS_MASTER=zk://172.31.35.175:2181,172.31.23.17:2181,172.31.40.200:2181/mesos -v /sys/fs/cgroup:/sys/fs/cgroup -v /var/run/docker.sock:/var/run/docker.sock --name mesos-slave --net host --privileged --restart always mesoscloud/mesos-slave:0.23.0-ubuntu-14.04

如果你有更多机器，可以按照上面的命令，更改一下MESOS_HOSTNAME和 MESOS_IP就可以非常简单的继续向我们现在的集群增加节点。

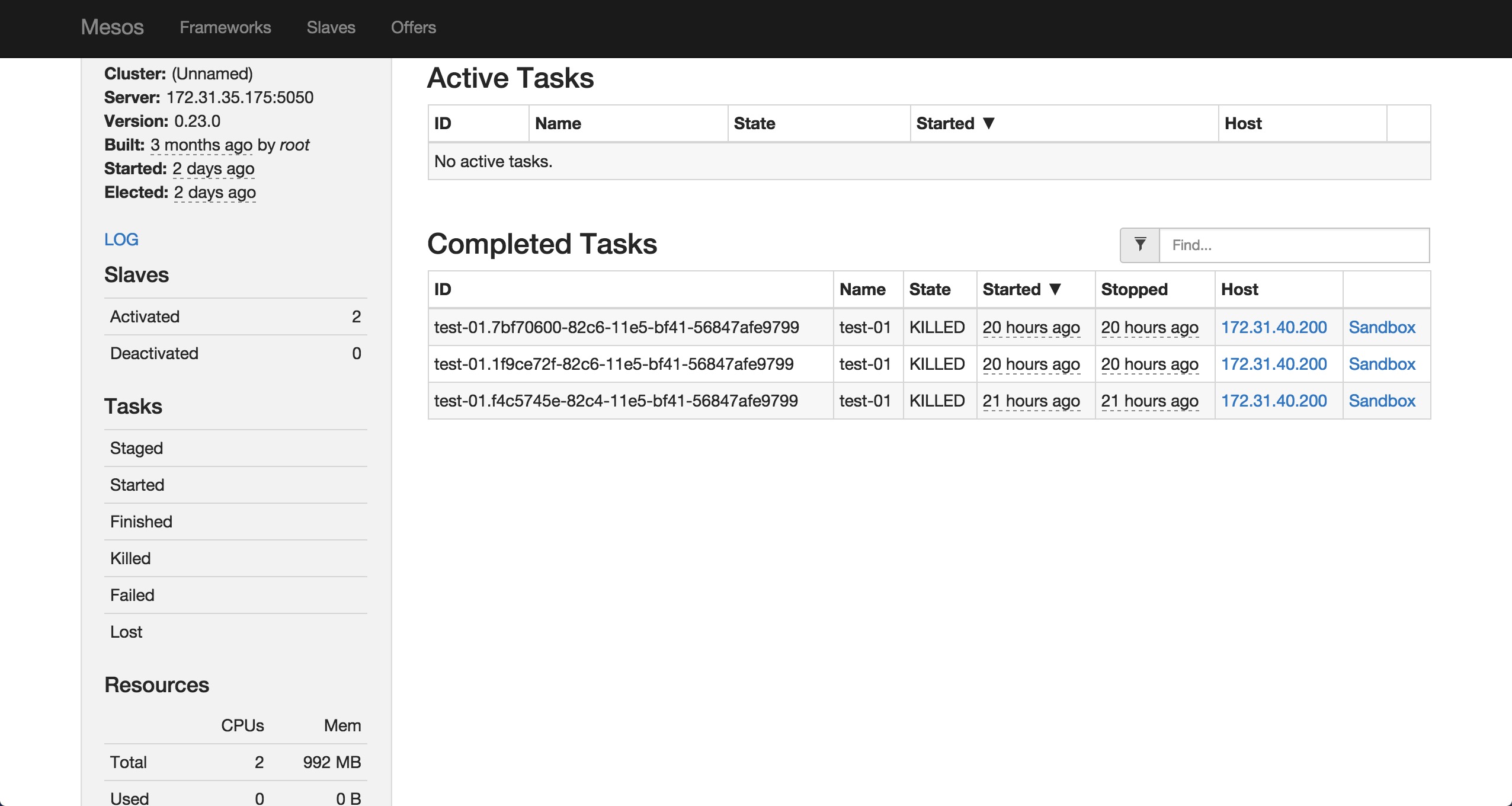

通过查看mesos页面，我们可以看到目前我们有两个slave提供服务。现在我们向这两个slave部署bamboo。

首先向Node4部署一个bamboo。

docker run -d -p 8000:8000 -p 80:80 -e MARATHON_ENDPOINT=http://172.31.35.175:8080,http://172.31.23.17:8080,http://172.31.40.200:8080 -e BAMBOO_ENDPOINT=http://公网IP:8000 -e BAMBOO_ZK_HOST=172.31.23.17:2181,172.31.40.200:2181,172.31.35.175:2181 -e BAMBOO_ZK_PATH=/bamboo -e BIND=":8000" -e CONFIG_PATH="config/production.example.json" -e BAMBOO_DOCKER_AUTO_HOST=true xianlubird/bamboo

这里面的参数，其中8000是bamboo公开的端口，我们可以通过这个端口访问他的控制页面，或者通过这个端口请求他的rest api。80端口是公开给haproxy使用，这个镜像里面内置了haproxy，你不需要自己再安装haproxy。MARATHON_ENDPOINT是Marathon集群的地址，bamboo通过这个地址向Marathon注册回调事件通知函数。BAMBOO_ENDPOINT为bamboo的公开访问的地址，你应该填充你自己的可以被外访问的公网IP地址。BAMBOO_ZK_HOST为zookeeper集群的地址，bamboo通过这个同步各个节点的数据。BAMBOO_ZK_PATH为bamboo使用的znode名称.CONFIG_PATH为bamboo使用的配置文件，虽然已经有一些配置通过环境变量的方式传进去了，但是像haproxy的模板格式，重启haproxy的命令等还是需要配置文件导入的。这里直接使用的官方默认的部署配置文件，你也可以针对这个配置文件按做自己的定制。

{
  "Marathon": {
    "Endpoint": "http://marathon1:8080,http://marathon2:8080,http://marathon3:8080"
  },

  "Bamboo": {
    "Endpoint": "http://haproxy-ip-address:8000",
    "Zookeeper": {
      "Host": "zk01.example.com:2181,zk02.example.com:2181",
      "Path": "/marathon-haproxy/state",
      "ReportingDelay": 5
    }
  },

  "HAProxy": {
    "TemplatePath": "config/haproxy_template.cfg",
    "OutputPath": "/etc/haproxy/haproxy.cfg",
    "ReloadCommand": "haproxy -f /etc/haproxy/haproxy.cfg -p /var/run/haproxy.pid -D -sf $(cat /var/run/haproxy.pid)",
    "ReloadValidationCommand": "haproxy -c -f "
  },

  "StatsD": {
    "Enabled": false,
    "Host": "localhost:8125",
    "Prefix": "bamboo-server.development."
  }
}

部署完毕后，我们可以访问bamboo所在的机器的8000端口。这里就可以看到bamboo的界面，说明我们部署成功。下面我们向Maraton提交一个容器，我们使用tutum/hello-world这个image，来测试一下bamboo的效果。

向Marathon提交运行容器，你可以使用Marathon的网页，但是更通用的方式是通过Marathon的restapi来提交，这样更加容易的集成到开发环境中，我们使用Marathon的python 库来提交请求。

def create_docker_app():
    url = 'http://172.31.23.17:8080'
    c = MarathonClient(url)
    app = MarathonApp(
        id='docker-01',
        cmd='',
        cpus=0.3,
        mem=30,
        container={
            'type': 'DOCKER',
            'docker': {
                'image': 'tutum/hello-world',
                'network': 'BRIDGE',
                'portMappings': [{
                    'containerPort': 80,
                    'hostPort': 0,
                }]
            }
        }
    )
    c.create_app('hello-001', app)

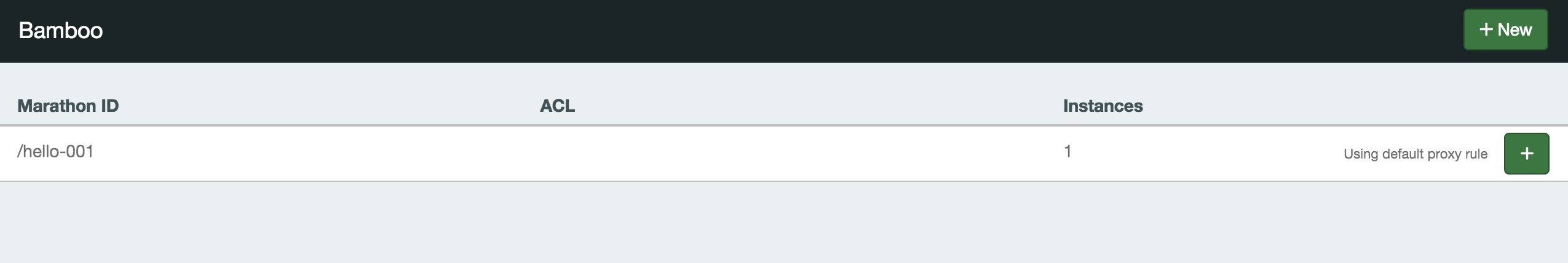

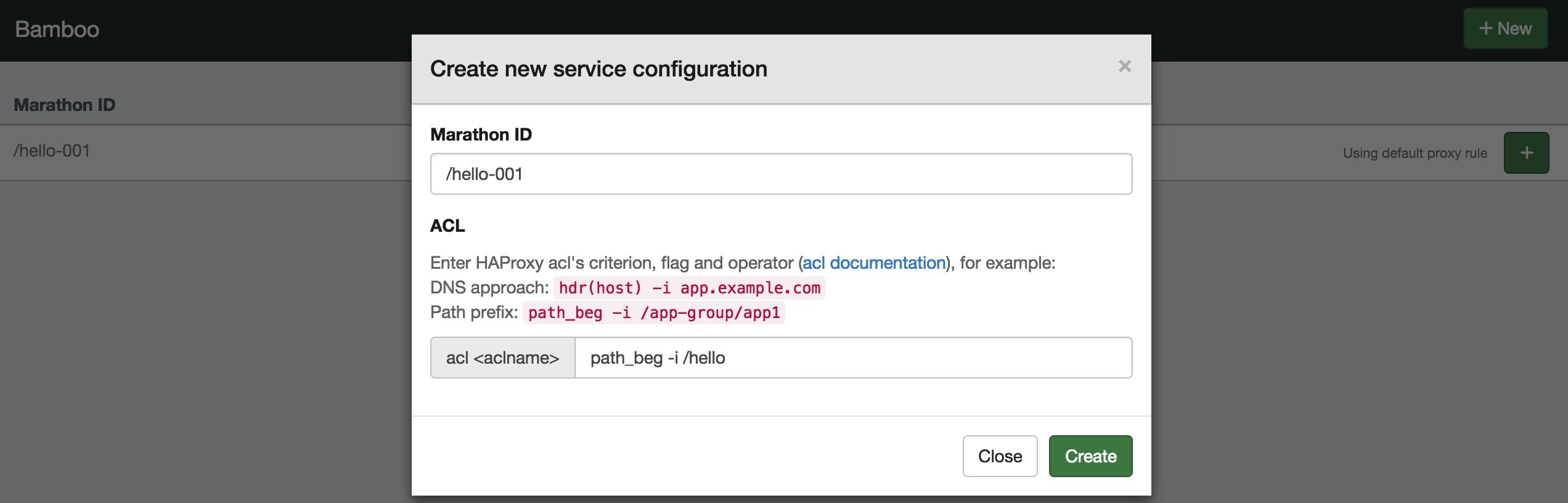

你可以向你Marathon集群的任何一个节点发起部署请求。可以看到Marathon已经运行起来了这个容器，他被部署到Node4机器上，被分配了一个31162端口。由于这些都是内网IP，我们无法通过外网访问，现在我们再来看一下bamboo的页面. 可以看到bamboo已经检测到了新启动的容器，现在我们通过bamboo给他设置ACL规则。现在我们访问一下bamboo所在机器的http://IP/hello 可以看到，我们部署的容器已经可通过haproxy解析访问到了。

Bamboo Ha Mode

下面我们在Node3上面再部署一个Bamboo实例。

docker run -d -p 8000:8000 -p 80:80 -e MARATHON_ENDPOINT=http://172.31.35.175:8080,http://172.31.23.17:8080,http://172.31.40.200:8080 -e BAMBOO_ENDPOINT=http://52.32.37.21:8000 -e BAMBOO_ZK_HOST=172.31.23.17:2181,172.31.40.200:2181,172.31.35.175:2181 -e BAMBOO_ZK_PATH=/bamboo -e BIND=":8000" -e CONFIG_PATH="config/production.example.json" -e BAMBOO_DOCKER_AUTO_HOST=true xianlubird/bamboo

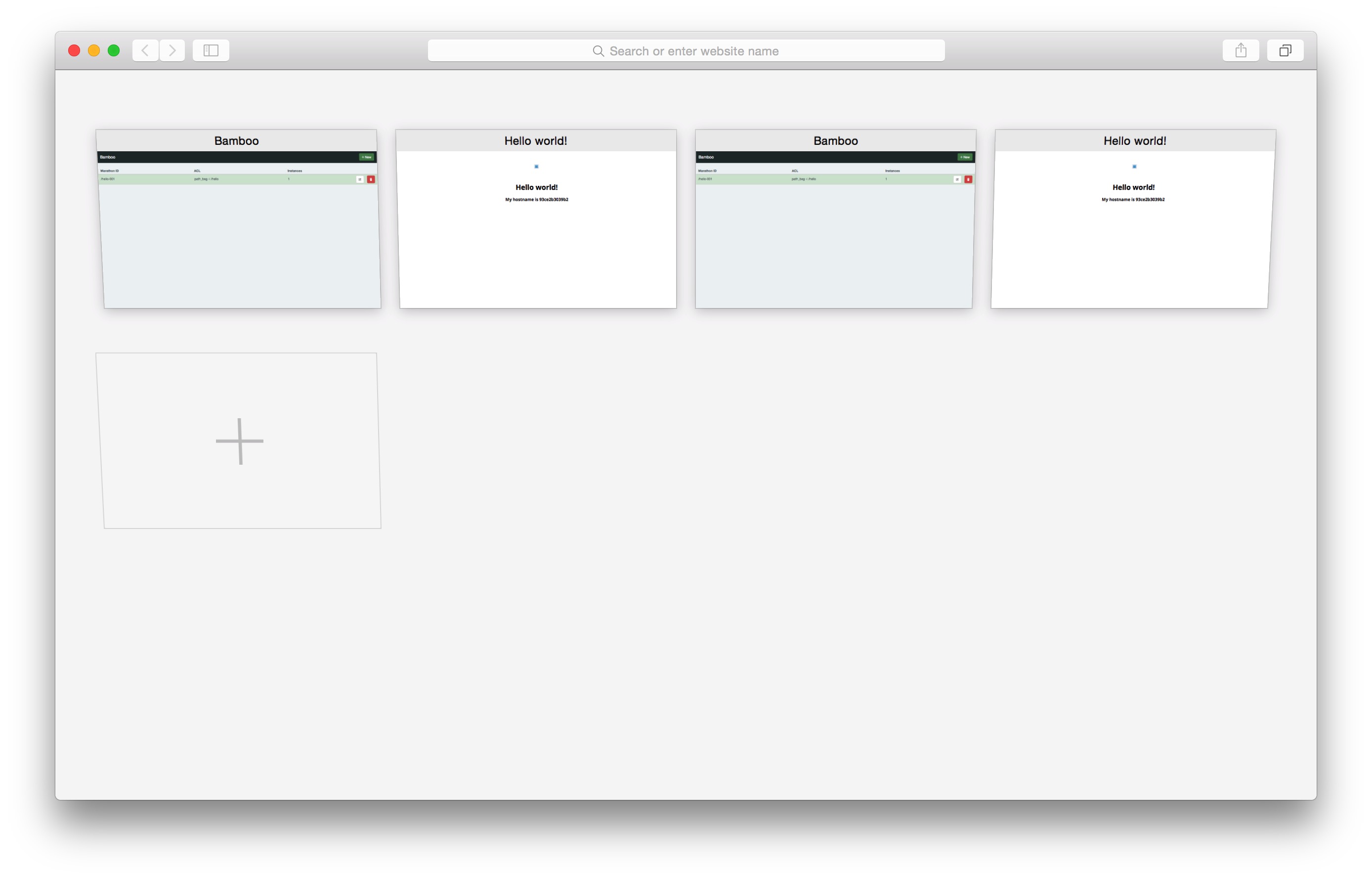

下面我们分别访问Node3的bamboo和Node4的bamboo，并且同时访问Node3/hello和Node4/hello，看一下效果。可以看到，无论通过哪一个bamboo实例，我们都可以访问到刚才创建的容器。我们进入bamboo容器内部可以看到他生成的haproxy.cfg

# Template Customization
frontend http-in
        bind *:80


        acl ::hello-001-aclrule path_beg -i /hello
        use_backend ::hello-001-cluster if ::hello-001-aclrule


        stats enable
        # CHANGE: Your stats credentials
        stats auth admin:admin
        stats uri /haproxy_stats


backend ::hello-001-cluster
        balance leastconn
        option httpclose
        option forwardfor

        server ::hello-001-172.31.37.173-31162 172.31.37.173:31162

下面我们将当前的一个实例scale到三个。可以看到，他们中，有一个实例被分配到了Node3，另外两个实例在Node4。我们现在什么都不需要操作，继续访问我们刚才访问容器的路径，Node4 IP/hello。可以发现容器是可以正常访问的，而且打开bamboo的控制页面可以看到。

bamboo自动检测到了目前实例已经变成了3个，而且帮助我们使用haproxy做了负载均衡。当我们的容器扩容缩容，或者迁移的时候，IP地址发生了变化，我们不需要去关心，我们只需要继续访问我们刚才设置好的路径，bamboo会帮我们做好这些。我们再来看一下现在haproxy的配置文件。

#Template Customization
frontend http-in
        bind *:80

        acl ::hello-001-aclrule path_beg -i /hello
        use_backend ::hello-001-cluster if ::hello-001-aclrule


        stats enable
        # CHANGE: Your stats credentials
        stats auth admin:admin
        stats uri /haproxy_stats


backend ::hello-001-cluster
        balance leastconn
        option httpclose
        option forwardfor

        server ::hello-001-172.31.37.173-31162 172.31.37.173:31162
        server ::hello-001-172.31.40.200-31770 172.31.40.200:31770
        server ::hello-001-172.31.37.173-31195 172.31.37.173:31195

可以看到，bamboo已经帮我们发现了新创建的服务的Ip和端口，并且生成了haproxy的配置文件，并在这三台服务器中做了负载，以后我们不管是scale到0还是scale到10个，bamboo都可以帮助我们自动生成haproxy的配置文件并生效，我们需要做的就是继续访问以前的域名就可以继续使用我们的服务。这样就做到了服务发现和自动的负载均衡。

这样我们就完成了一个基本的高可用的容器云平台的搭建。当然，如果要想把这个流程自动化起来，可能还需要再这个基础上增加一些功能，必须使用他们的restapi 提交请求，而不是使用网页等等。对于数据的持久化，volumn的挂载，我们没有做过多的讨论。后面我们会提及一下实现的思路。
